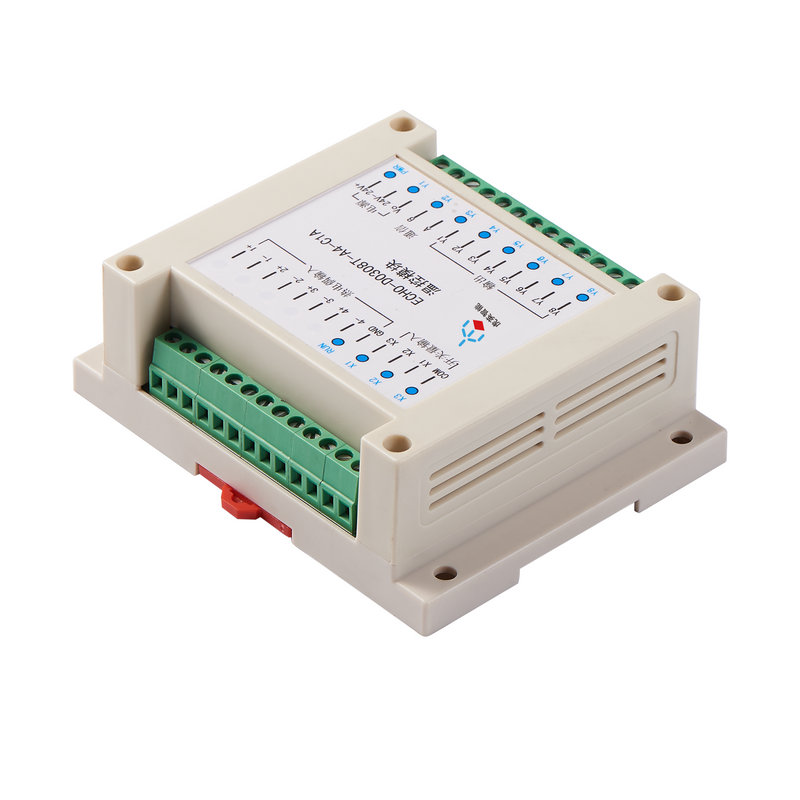

产品介绍

ECHO-D08T-A4-C1A温控模块是我公司最新研发的集单片机，温度控制器于一体的温控模块。在用户没有PLC的情况下也可以实现对温度的控制。从而大大降低用户使用成本。该模块集成了3路开关量自由输入，4路温度采集，8路晶体管开关量输出（其中4路用于温控输出，另外4路可以自由输出）。具有PID，手动输出，上位机控制等多种控制方式。可用于各种需要温度控制的场所，特别适合用于与PLC，触摸屏组成一体化控制系统。3路开关量可做自由输入，4路温度采集可以连接热电偶或者热电阻温度传感器，4路开关量输出以PWM方式驱动晶体管，外接继电器，通过对继电器不断的导通和断开加热装置，从而实现对温度的控制。另外4路可以由上位机控制做自由输出。温控模块通过RS485总线与其他设备相连，支持MODBUS-RTU通讯协议。

产品特性及技术指标

1、采用32位MCU处理器，16位∑-∆AD数模转化芯片；

2、具有多种控制方式，PID控制，手动控制，上位机控制；

3、使用DC隔离电源，带隔离的RS485通讯。具有较好的抗干扰性；

4、内置冷端补偿；

5、传感器：支持K，J，E，T型热电偶和PT100

6、3路开关量输入，4路温度采集，4路温度控制，4路开关量输出

7、分辨率：0.1°C，精度：±0.2°C

8、冷端补偿误差：＜±2°C

9、开关量输出：8路开关量输出，每路最大电流200mA

10、通讯接口：RS485

11、DC24V供电，本机功耗<3W

12、环境温度：0°C~60°C，相对湿度：<85%无凝结。

外形尺寸

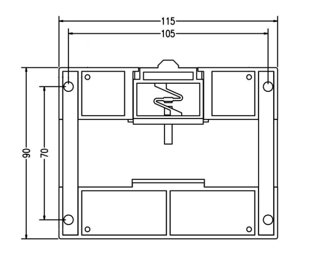

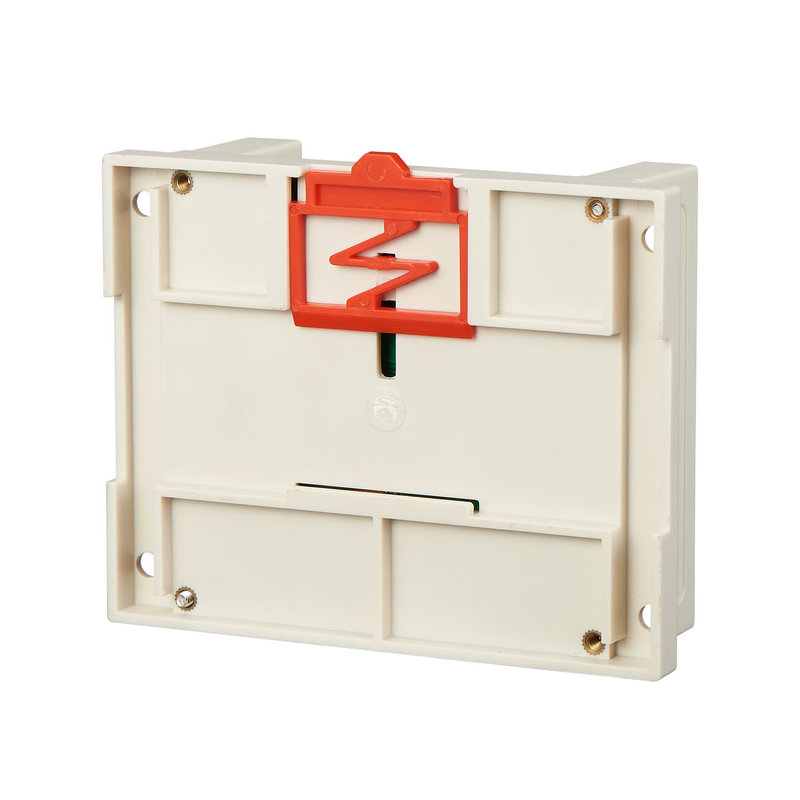

外形尺寸为115*90*40mm，模块可以安装在工业标准导轨上；也可以通过两侧孔径为5MM的固定孔，把模块安装在其他工作台上。

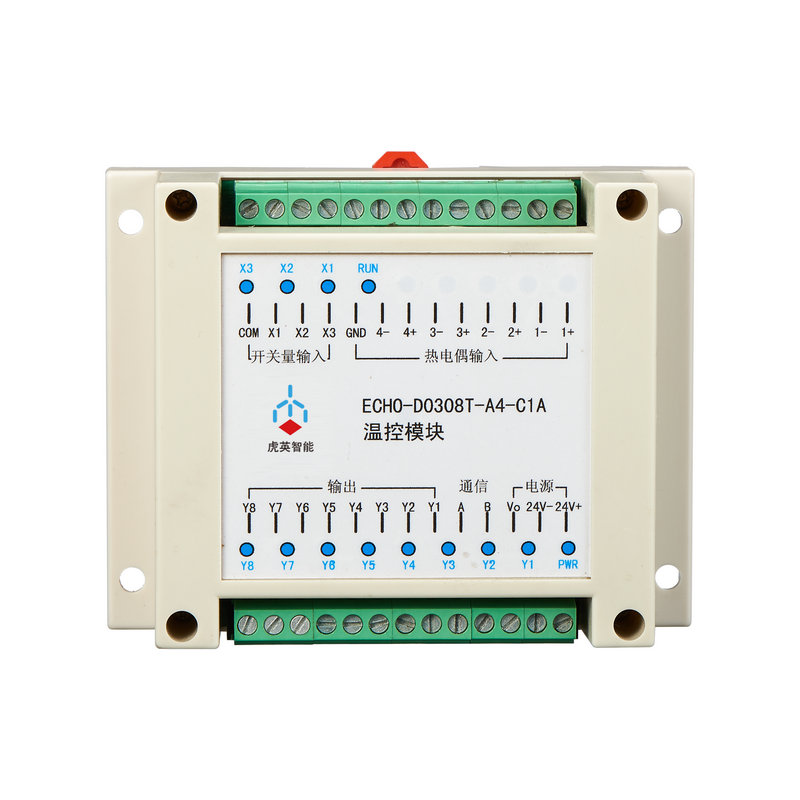

接线方式及说明

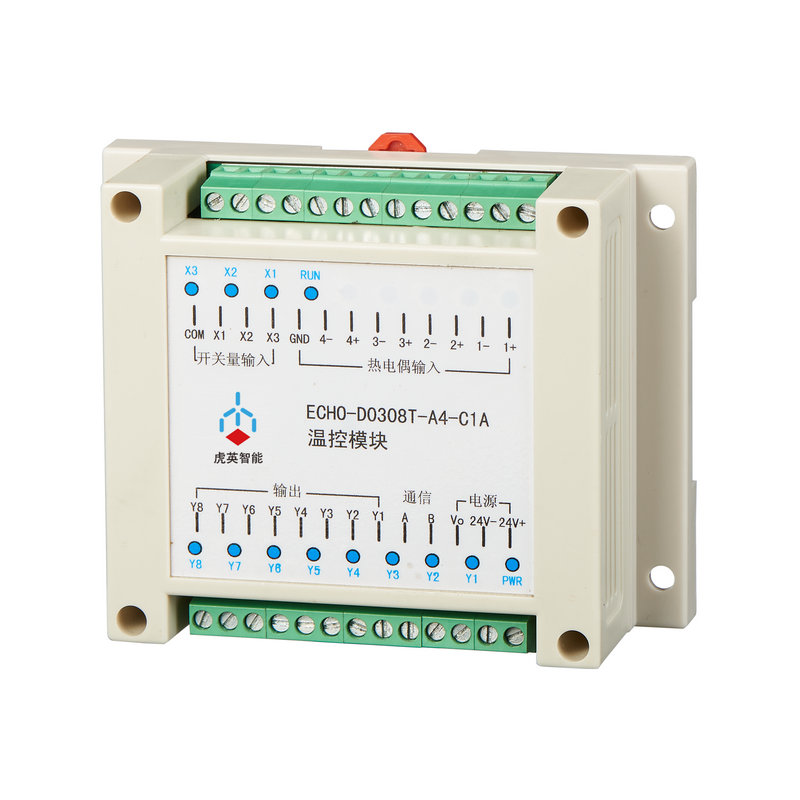

模块上电后，电源指示灯亮，运行指示灯闪烁。

1、X1,X2,X3指示灯分别对应三路自由开关量输入；

2、Y1,Y2,Y3,Y4,Y5,Y6,Y7,Y8指示灯分别对应4路温控输出和4路自由输出；

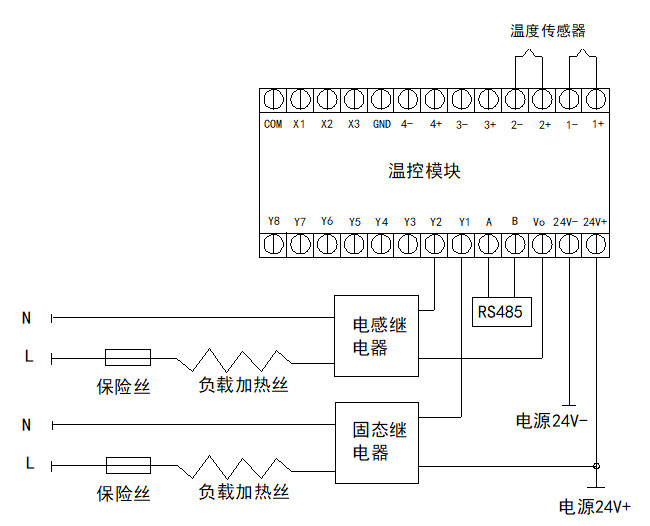

3、4路温控输出连接电阻性负载（如固态继电器）或者是连接电感性负载（电磁继电器）都有不同的接线方式，请参考接线图。Vo是内部接整流二极管24V输出。

4、热电偶正负端需要根据温控模块上的丝印指示正确连接。如1+表示第一路正极，1-表示第一路负极；

5、正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模块。根据不同的热电偶类型，接地方式分两种：屏蔽层接地和热电偶负端接地。

屏蔽层接地是把4路热电偶的屏蔽层用导线连接到模块的模拟地端子。该接地方式用于接地型热电偶。接地型热电偶是指热电偶屏蔽层与热电偶的正负端连通（电阻小，通常只有几欧姆）的热电偶。

热电偶负端接地就是把4路热电偶的负端（1-到4-）用导线连接到模块的模拟地端子。该接地方式用于非接地型热电偶。这种热电偶是指热电偶屏蔽层与热电偶的正负端不连接的热电偶。没有屏蔽层并且各路热电偶相互绝缘（用万用表量各热电偶间的电阻为无穷大）也用改接地方式。
